RJ-FSD-1000全彩单口控制器
|
工作电源 |
DC5-24V |
|
规格 |
L122 *W 73* H25 |
|
重量 |
0.2Kg |
|
功率 |
3W |
二、支持IC：
|
支持IC |
具体型号 |
|
TM |
TM1803,TM1804,TM1913,TM1809，TM1812 ，TM1914,TM1829 |
|
UCS |
UCS2903,UCS2909,UCS2912 UCS1903,UCS1909,UCS1912 |
|
WS |
WS2801,WS2812 WS2811 |
|
INK1003 |
INK1003 |
|
LPD |
LDP6803,LDP8806,LDP1109 |
|
D705 |
D705 |
|
SM |
SM16716,SM16726,16703,DMX512 |
|
APA102 |
APA102 |
|
DMX512 |
DMX512 |
|
P9813 P9803 |
|
|
SK6812 |
RGB全彩三通道，RGBW四通道 |
|
其它型号请联系本公司咨询。 |
|
三、自动判别SD卡 或 内部花样
开机时自动判别是否有卡，有卡就调用SD花样，无卡自动调用内部花样。
四、设置花样与速度。
1 |
2 |
1、SD卡状态下，可通过按键选取花样与速度，其中[on/off]键调亮度。其它操作与无卡时一样。

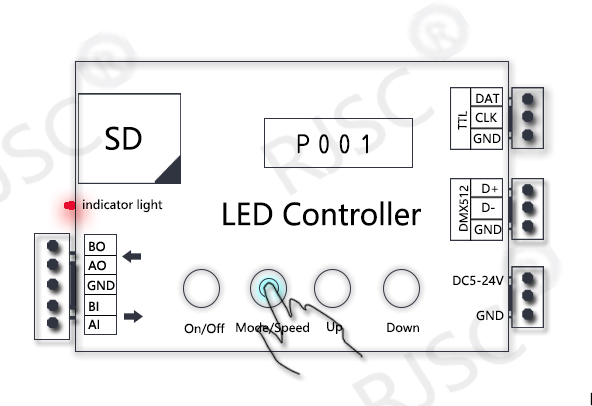

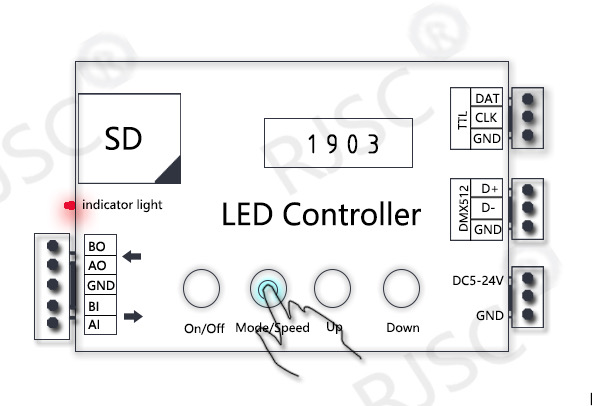

2、按[mode/speed]第二键可以循环显示S001与P001,S开头代表速度,P开头代表花样(图1)，此时可通过[UP]和[DOWN]来增加或减少。
3、长按第二个键[MODE/SPEED]可以显示A000,A代表DMX512地址，注意DMX地址只在DMX512解码及用标准DMX512控台 ,控制内置花样时才有用。用UP与DOWN键增加及减少。
五、接线方式

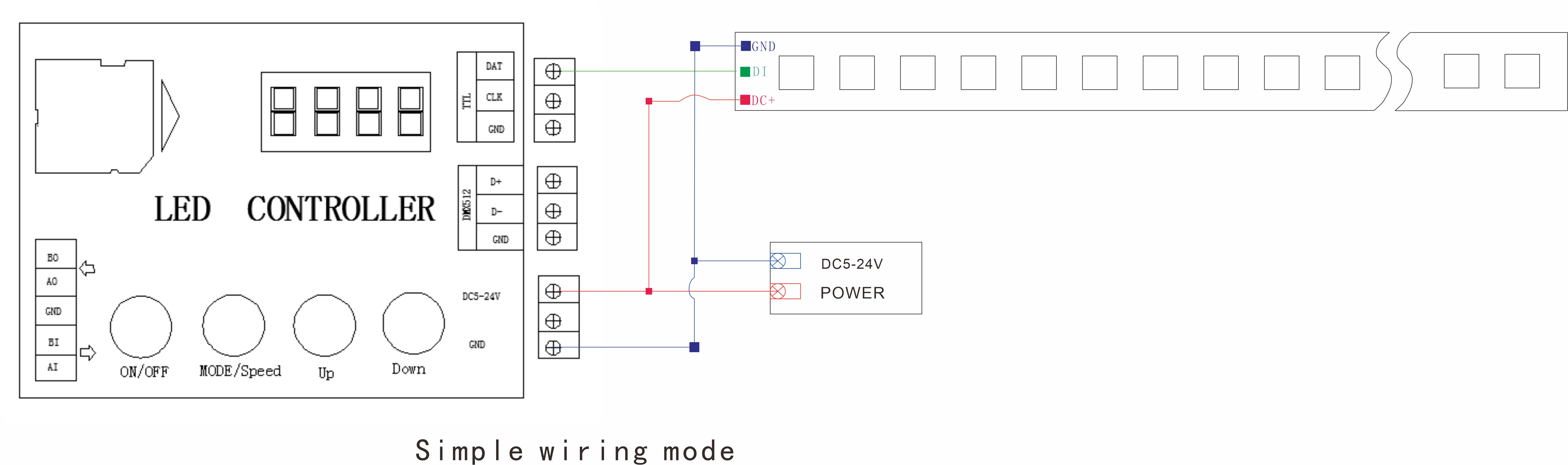

简易接线方式

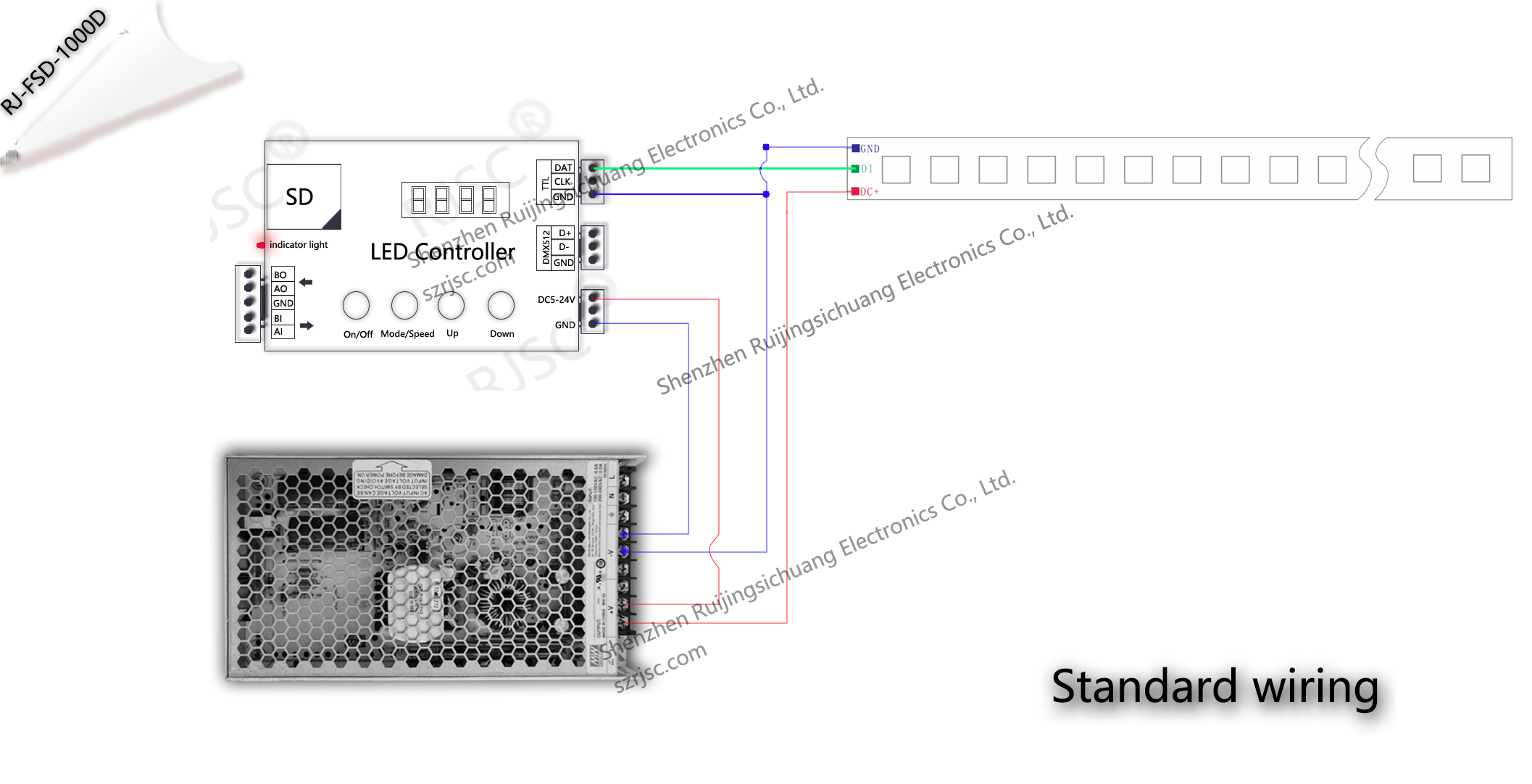

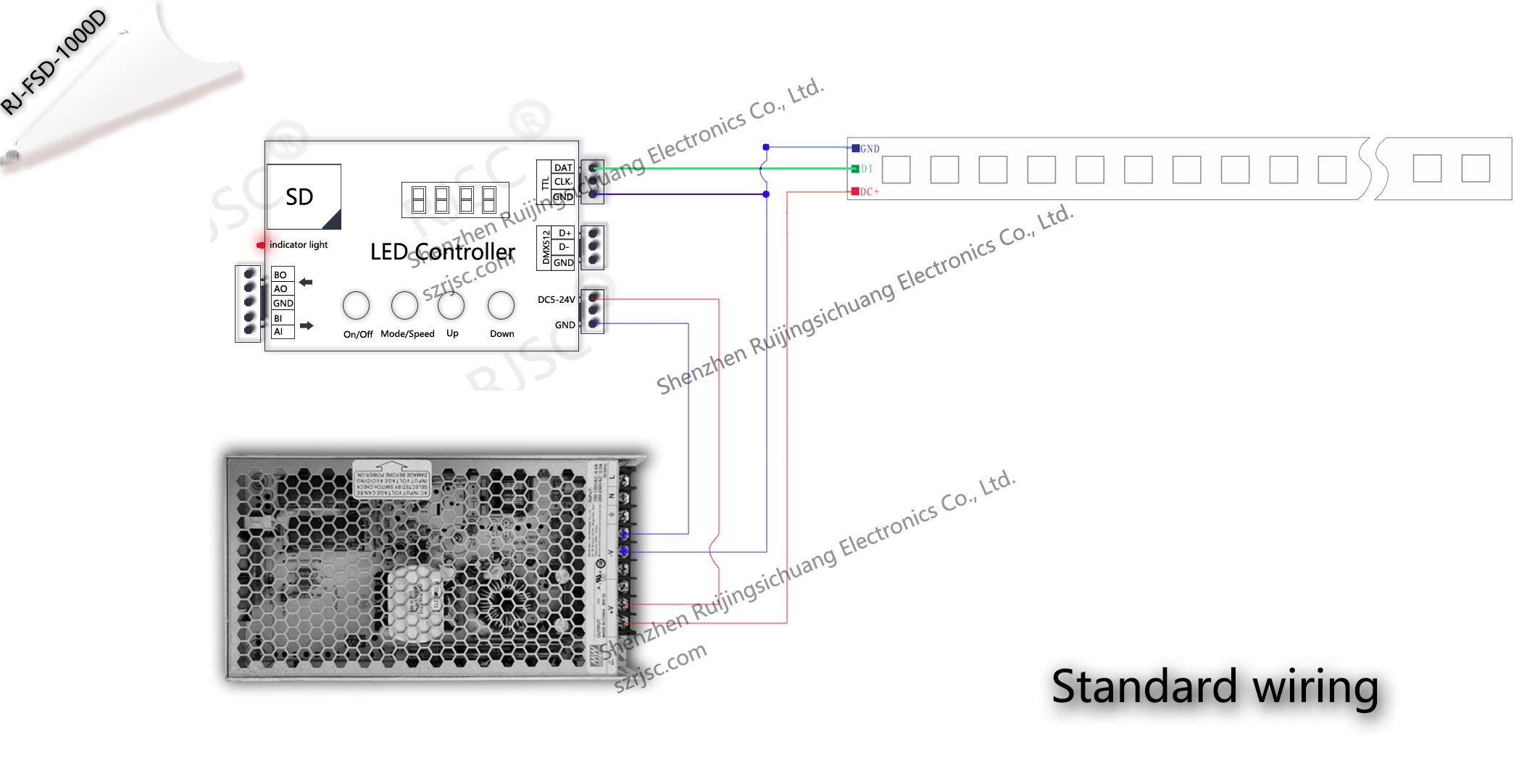

标准工程接线方式

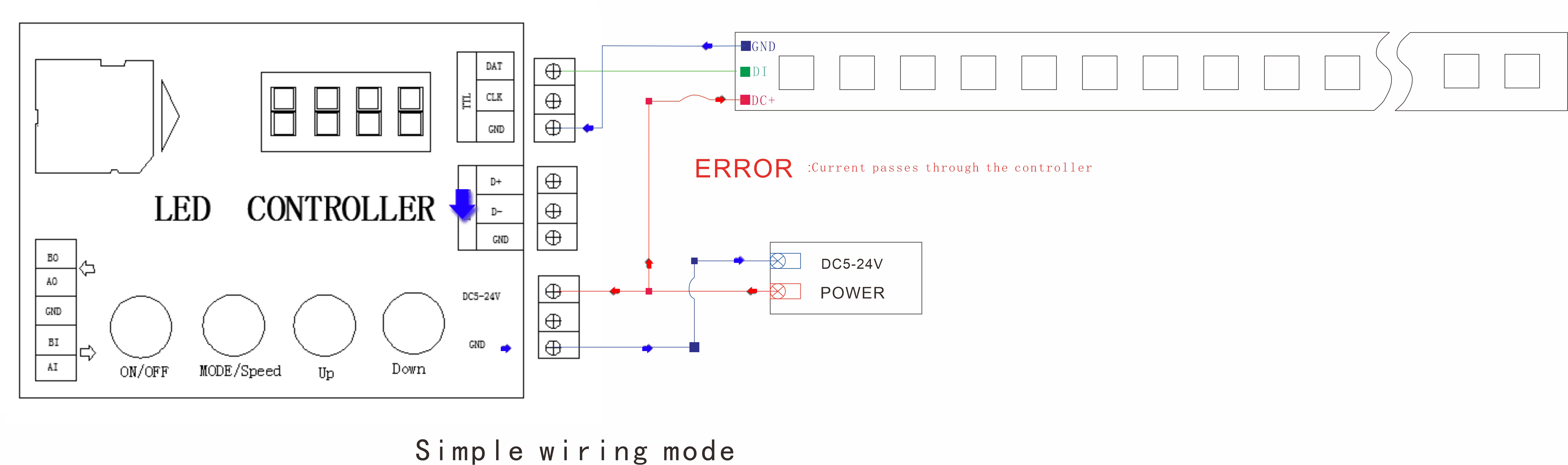

- 错误接法一定注意
灯具的地线不能只接控制器，不接开关电源，这是严重错误；灯具的地线回流到开关电源，如果不接开关电源，大电流会把控制器击穿。
|

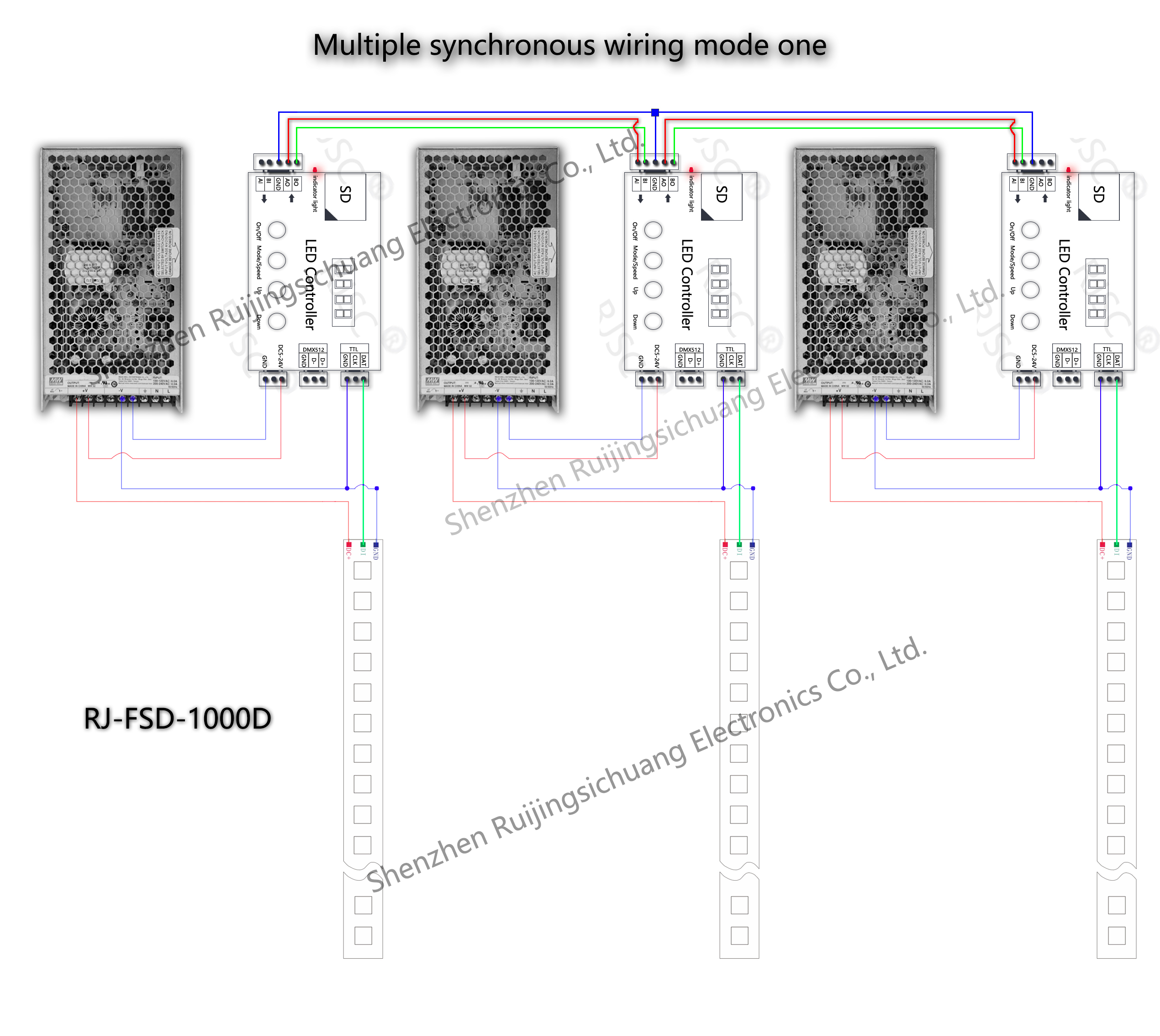

多台同步一般接线方式 |

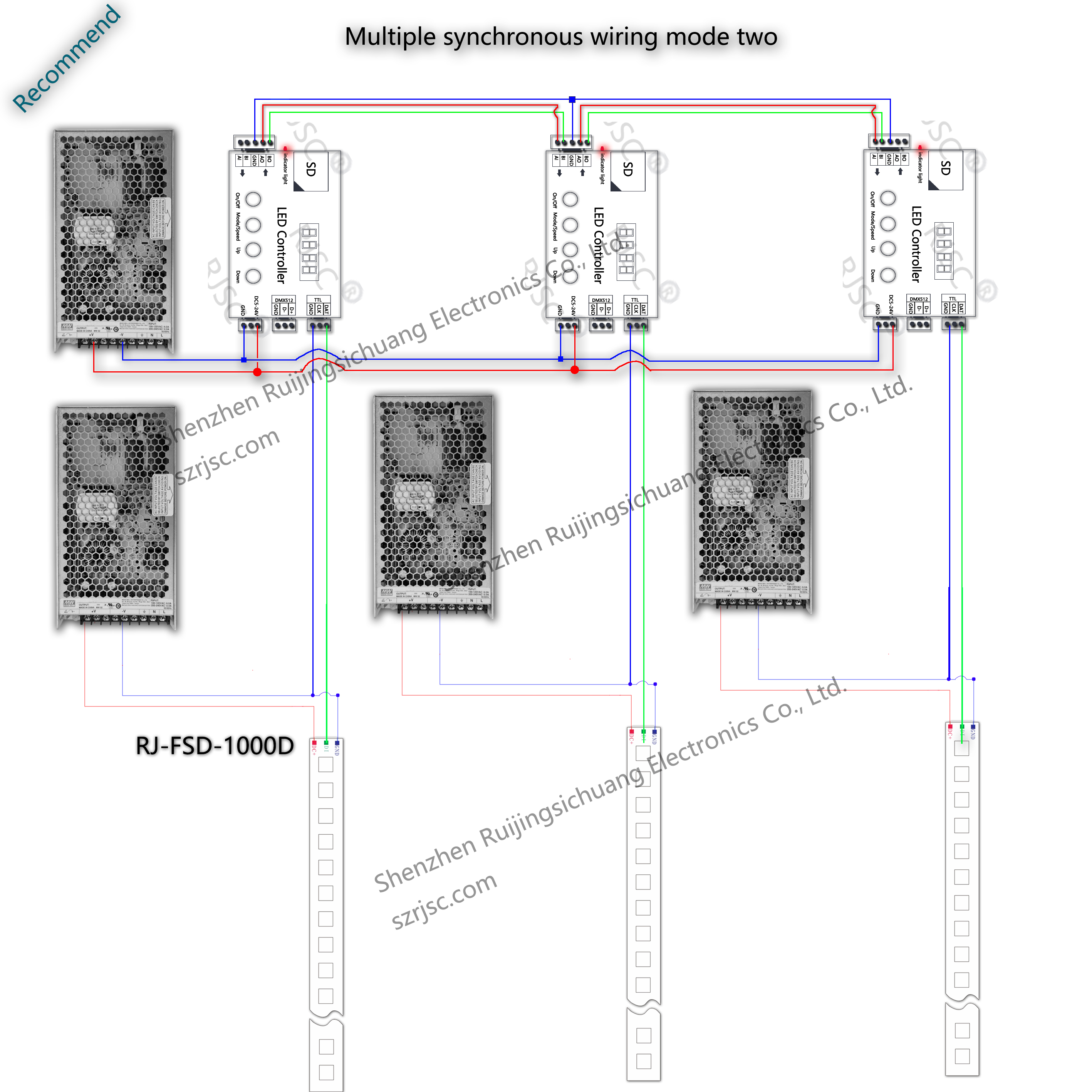

多台同步工程标准接线方式
|
六、内部花样时操作说明
l 选IC 型号：
 |
 |

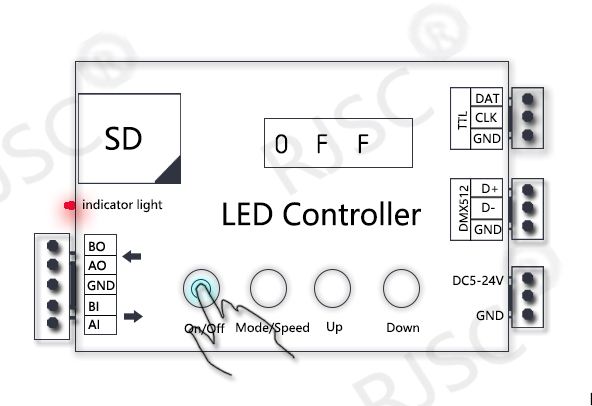

首先按[ON/Off]键屏幕显示OFF 进入编程状态 (图1)

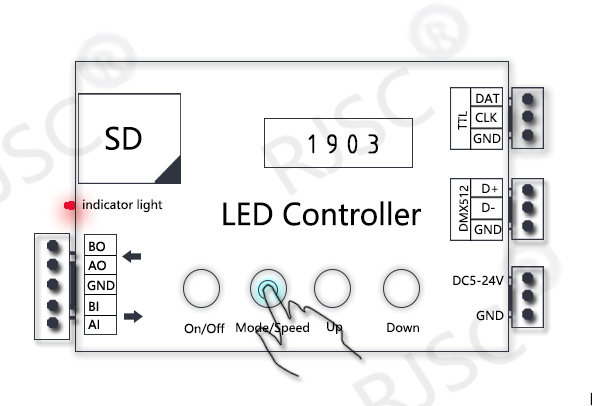

然后按[Mode/Speed]选择 (图2),选好型号后再接[On/off]键退出。
|
 |
l 控制点数设置

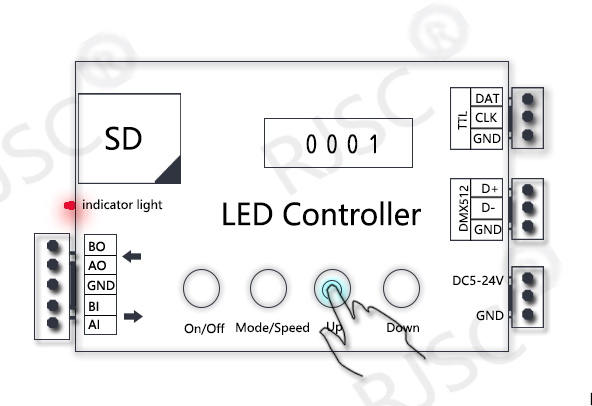

首先按[ON/Off]键屏幕显示OFF 进入编程状态 ,[UP]与[DOWN]设置点数。接[On/off]键退出。
五、DMX512控台

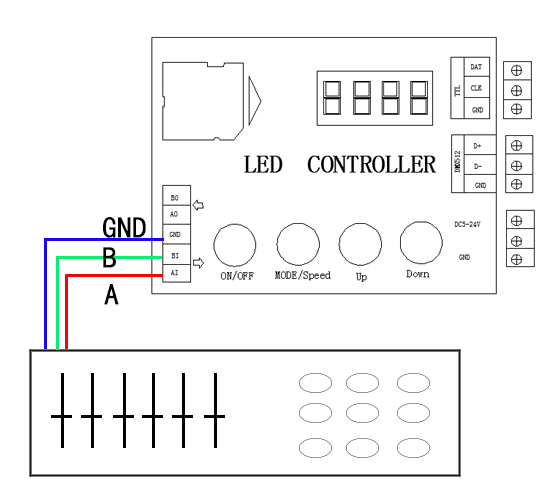

1、DMX512控台，控 RJ-FSD-1000B的内部花样或SD花样，多台同步使用，接线用第1台。
2、控制器占用DMX512 5个通道
第一个通道 花样
第二个通道 速度
第三-第五通道：RGB的亮度值。
3、花样的步进数：2 。第一个花样是0-1，第二个花样2-3...第N个花样 (N-1)-N。
4、控制器的DMX512地址默认为A000 ，长按Mode/Speed 第二个键可以显示，然后按UP Down可以设置地址（A),占用通道为A-(A+5)5个通道。
例如A000占用DMX512 CH 1-5
A001 CH 2-6
九、全彩灯条故障排查
1、灯条闪烁：检查灯条的GND与控制器的GND是否联结（特别是控制器的供电和灯条供电不是同一电源）。
2、灯条整体不工作，①检查灯条供电②方向，灯条上面有箭头，方向从控制器向外（->）。③控制器的端口是否接正常。比如TTL一般是TTL端口的DAT接灯条的DI（数据线）。
3、灯条前面部分（控制器方向），工作正常后面不工作。检查正常工作部分的最后一段，或不正常工作部分的第一段。
注意事项：
1、 安装时请注意防雨，正常工作电压推荐为DC5-24V
2、 灯具的地线一定要接开关电源，不能只接控制器。
